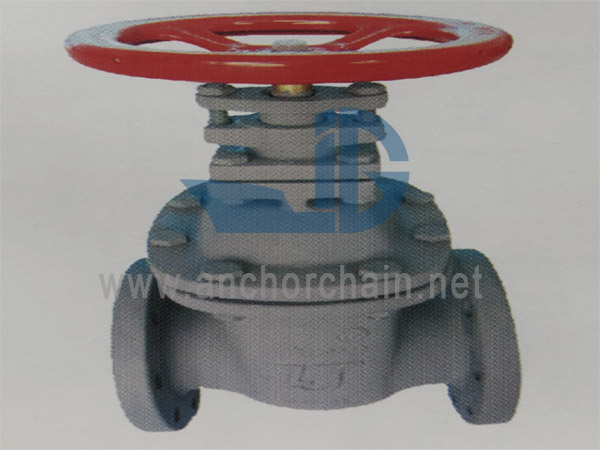

GBT 465 Çuqun Qapı VanalarıDəniz çuqun qapı klapan, yanacaq yağı, şirin su, sürtkü yağı üçün boru sistemində istifadə olunur.
Dəniz çuqun qapı klapan, yanacaq yağı, şirin su, sürtkü yağı üçün boru sistemində istifadə olunur.
Dizayn Standartı: CB/T465-1995
Test Standartı: GB600
GB569 və ya GB2501-ə uyğun flanş ölçüsü
| Növ | nominal təzyiq (Mpa) | nominal diametri (mm) | tətbiq olunan mühit |
| A,AS | 0.6 | 50-150 | mazut, şirin su, sürtkü yağı |
| 0.4 | 175-300 | ||
| AS | 0.25 | 350-500 |
Bədən Çuqun
Kaput - Çuqun
Disk-Çuqun
Kök-Bürünc
Qoz-Bürünc
Möhürlü Üzük-Bürünc
A növü üçün:
| PN MPa |
DN (mm) |
Struktur Ölçüsü | Flanş | Bolt | Qalınlıq δ | kök | əl təkər D0 |
Qaldırma Aralığı m | Çəki (Kiloqram) |
|||||||
| L≈ | H≈ | |||||||||||||||
| D | D1 | D2 | b | d0 | n个 | Th. | d | □ | ||||||||
| 0.6 | 50 | 190 | 340 | 135 | 130 | 84 | 16 | 15 | 6 | M14 | 8 | Tr20×8(P4)LH | 14 | 180 | 60 | 20 |
| 65 | 200 | 372 | 155 | 123 | 104 | 15 | 15 | 6 | M14 | 9 | Tr20×8(P4)LH | 14 | 180 | 75 | 24 | |
| 80 | 220 | 430 | 170 | 138 | 118 | 15 | 15 | 8 | M14 | 9 | Tr24×10(P5)LH | 17 | 200 | 92 | 33 | |
| 100 | 220 | 460 | 190 | 158 | 138 | 15 | 15 | 8 | M14 | 10 | Tr24×10(P5)LH | 17 | 200 | 112 | 40 | |
| 125 | 242 | 528 | 215 | 183 | 164 | 15 | 15 | 10 | M14 | 10 | Tr26×10(P5)LH | 19 | 225 | 138 | 61 | |
| 150 | 248 | 566 | 240 | 208 | 190 | 16 | 15 | 12 | M14 | 11 | Tr26×10(P5)LH | 19 | 225 | 165 | 70 | |
| 0.4 | 175 | 268 | 630 | 270 | 238 | 221 | 16 | 15 | 12 | M14 | 11 | Tr28×10(P5)LH | 22 | 250 | 190 | 85 |
| 200 | 278 | 685 | 295 | 264 | 247 | 16 | 15 | 12 | M14 | 11 | Tr28×10(P5)LH | 22 | 250 | 215 | 100 | |
| 250 | 310 | 755 | 365 | 327 | 306 | 18 | 17 | 14 | M16 | 13 | Tr30×10(P5)LH | 24 | 280 | 265 | 153 | |
| 300 | 345 | 835 | 430 | 386 | 360 | 19 | 21 | 14 | M20 | 13 | Tr30×10(P5)LH | 24 | 280 | 315 | 199 | |
AS növü üçün:
| PN MPa |
DN (mm) |
Struktur Ölçüsü | Flanş | Bolt | Qalınlıq δ | kök | əl təkər D0 |
Qaldırma Aralığı m | Çəki (Kiloqram) |
|||||||
| L≈ | H≈ | |||||||||||||||
| D | D1 | D2 | b | d0 | n个 | Th. | d | □ | ||||||||
| 0.6 | 50 | 178 | 340 | 140 | 110 | 90 | 16 | 14 | 4 | M12 | 8 | Tr20×8(P4)LH | 14 | 180 | 60 | 20.3 |
| 65 | 190 | 372 | 160 | 130 | 110 | 16 | 14 | 4 | M12 | 9 | Tr20×8(P4)LH | 14 | 180 | 75 | 24.5 | |
| 80 | 203 | 430 | 190 | 150 | 128 | 18 | 18 | 4 | M16 | 9 | Tr24×10(P5)LH | 17 | 200 | 92 | 33.8 | |
| 100 | 229 | 460 | 210 | 170 | 148 | 18 | 18 | 4 | M16 | 10 | Tr24×10(P5)LH | 17 | 200 | 112 | 41.2 | |
| 125 | 254 | 528 | 240 | 200 | 178 | 20 | 18 | 8 | M16 | 10 | Tr26×10(P5)LH | 19 | 225 | 138 | 62.1 | |
| 150 | 267 | 566 | 265 | 225 | 202 | 20 | 18 | 8 | M16 | 10 | Tr26×10(P5)LH | 19 | 225 | 165 | 71.6 | |
| 0.4 | 175 | 292 | 630 | 295 | 255 | 232 | 22 | 18 | 8 | M16 | 11 | Tr28×10(P5)LH | 22 | 250 | 190 | 86.4 |
| 200 | 292 | 685 | 320 | 280 | 258 | 22 | 18 | 8 | M16 | 11 | Tr28×10(P5)LH | 22 | 250 | 215 | 101.8 | |
| 250 | 330 | 755 | 375 | 335 | 312 | 24 | 18 | 12 | M16 | 13 | Tr30×12(P6)LH | 24 | 280 | 265 | 155.1 | |
| 300 | 356 | 835 | 440 | 395 | 365 | 24 | 22 | 12 | M20 | 13 | Tr30×12(P6)LH | 24 | 280 | 315 | 201.2 | |
| 0.25 | 350 | 381 | 1050 | 490 | 445 | 415 | 26 | 22 | 12 | M20 | 14 | Tr36×12(P6)LH | 27 | 320 | 365 | 298.3 |
| 400 | 406 | 1145 | 540 | 495 | 465 | 28 | 22 | 16 | M20 | 15 | Tr36×12(P6)LH | 27 | 360 | 418 | 372.1 | |
| 450 | 432 | 1330 | 595 | 550 | 520 | 28 | 22 | 16 | M20 | 16 | Tr40×12(P6)LH | 32 | 400 | 468 | 560.0 | |
| 500 | 457 | 1420 | 645 | 600 | 570 | 30 | 22 | 20 | M20 | 16 | Tr40×12(P6)LH | 32 | 450 | 518 | 627.4 | |
Təsvir/ölçülər mallara görə fərqli ola bilər, sifariş verərkən zəhmət olmasa bizimlə əlaqə saxlayın.
