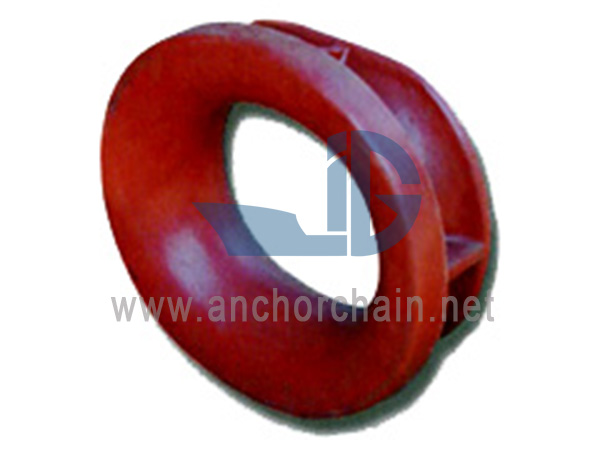

JIS F 2007-1976 A Tipi Dayanıqlı Bağlama Takozu 'Silahlı çəngəl' adlandırıla bilər, sipərlərdə yerləşir, qapalı deşik şəkilli naqilin limit mövqeyindən qaynaqlanır.
JIS F 2007-1976 A Tipi Sığınacağa quraşdırılmış yanalma çəngəl
Qapalı çuxur formalı, kabelin hüdud mövqeyindən qaynaqlanan, qüllələrin içərisində yerləşmiş, "qorxma" adlandırıla bilər. Onun əsas forması dairəvi, ovaldır, Bilmirsən başa düşürsən?
onun texnologiyasının tətbiqini izah edən xüsusi tələb xülasəsi:
1: GB 8162 204 tikişsiz polad boruya uyğun olaraq yanalma gövdəsi materialının seçimi. GB712 də təyin oluna bilər A dərəcəli polad boşqab içərisinə əyilir.
2: GB 4237 standartına uyğun olaraq paslanmayan polad örtüklü lövhə seçimi 1Cr18Ni9Ti paslanmayan polad lövhədən istifadə edin.
3: kəsişmə xəttində və xarici halqada yanalma çəngəl gövdəsi, qaynaq səthi təmiz və çat yoxdur, döyüş səhifəsi, əyilmə, kəskin kənarlara düz kəsin.
4: yanalma çubuqları paslanmayan poladdan üzlənmiş lövhə düz və gövdə birləşməli olmalıdır, qaynaqda məsamələr, çatlar, buruqlar və çökmə olmamalıdır.
5: Paslanmayan poladdan üzlənmiş boşqab istisna olmaqla, yanalma takozunun tamamlanması, paslanmayan boya ilə fırçalanmalıdır. Mallar gəmiyə yükləndikdən sonra gövdə boyasının tələblərinə uyğun olaraq.
JIS D2007-1976 Tip A spesifikasiyaları
|
Növ (mm) |
L |
L1 |
L2 |
H |
H1 |
H2 |
B |
C |
Çəki (Kiloqram) |
Manila İpi (Dia.) |
Tel İp (Dia.) |
|
150 |
150 |
300 |
270 |
110 |
260 |
202 |
129 |
40 |
15.1 |
40 |
16(6x12) |
|
200 |
200 |
368 |
334 |
150 |
318 |
250 |
143 |
42 |
20.5 |
45 |
18(6x12) |
|
250 |
250 |
430 |
394 |
200 |
380 |
308 |
155 |
44 |
26.9 |
50 |
20 (6x12) |
|
300 |
300 |
500 |
460 |
250 |
450 |
372 |
169 |
52 |
42.7 |
60 |
22,4(6x12) |
|
350 |
350 |
560 |
518 |
250 |
460 |
378 |
179 |
55 |
50.8 |
70 |
24(6X24) |
|
400 |
400 |
632 |
586 |
250 |
482 |
394 |
195 |
60 |
76.3 |
80 |
26(6X24) |
|
450 |
450 |
700 |
650 |
250 |
500 |
406 |
209 |
62 |
102 |
85 |
30(6X24) |
|
500 |
500 |
760 |
708 |
250 |
510 |
412 |
219 |
65 |
115 |
90 |
35,5(6X24) |
