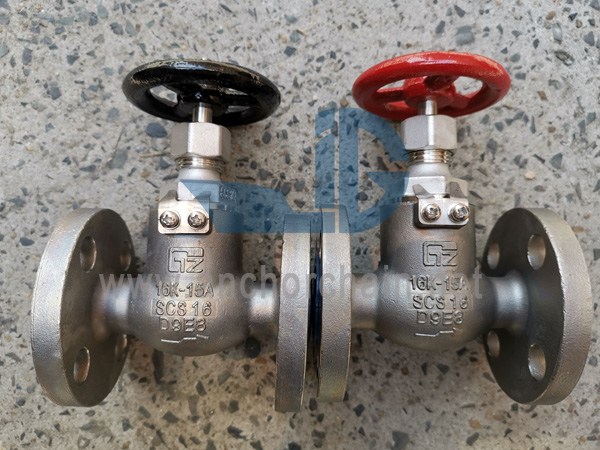

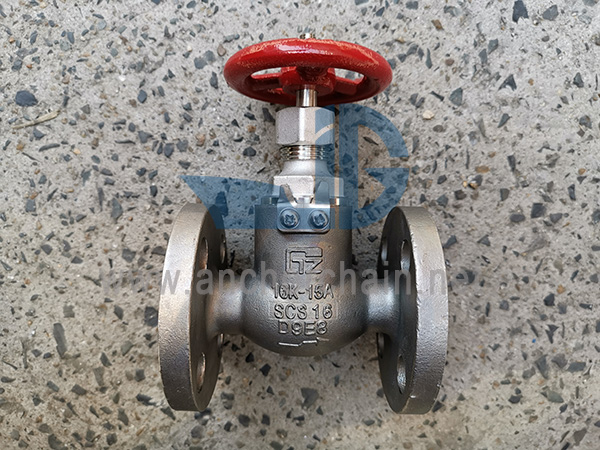

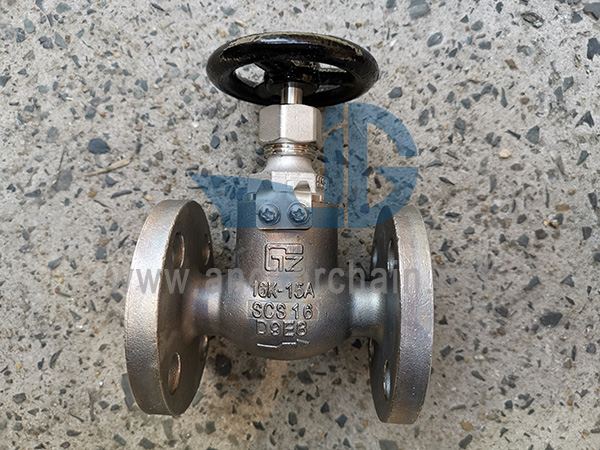

JIS F 7303 16K SCS16 Paslanmayan Polad Qlobus Vana Dizayn Standartı: JIS F7303-1996Test Standartı: JIS F7400-1996Test Təzyiq: Bədən-3.3Mpa, Oturacaq-2.42MpaFlanş ölçüsü JIS B2220-16K-a uyğun olaraq
JIS B2220-16K-a uyğun olaraq flanş ölçüsü
Əsas material:
1-Gövdə: Paslanmayan Polad(SCS16)/SUS316L
2 Disk: Paslanmayan Polad(SCS16)/SUS316L
3-Gövdə: Paslanmayan Polad(SCS16)/SUS316L
4-Kapaq: Paslanmayan Polad(SCS16)/SUS316L
5-Əl çarxı: Çuqun (FC200)
IMPA kodu | Ölçü | L | D | C | Bolt Hole No | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
