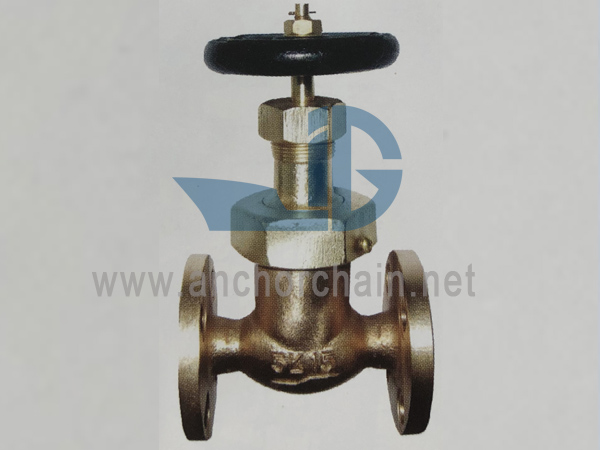

JIS F 7409 Bronze 16K Screw Down Check Globe ValvesDəniz Screw Down Check Globe Valve həmçinin dəniz SDNR Valve, dəniz dayandırıcı yoxlama klapan, dəniz qlobusu geri dönməyən klapan, dəniz qlobusu yoxlama klapan kimi də adlanır. Funksiya: boru sistemini açın/bağlayın. və orta axının qarşısını alır.
Dəniz Screw Down Check Globe Valve, həmçinin dəniz SDNR Valve, dəniz dayandırıcı yoxlama klapan, dəniz qlobusu geri dönməyən klapan, dəniz qlobusu yoxlama klapan kimi də adlandırılır.
Funksiya: boru sistemini açın/bağlayın və orta axının qarşısını alır.
Dizayn Standartı: JIS F7409-1996
Test Standartı: JIS F7400-1996
Test təzyiqi: Bədən-3.3Mpa, Oturacaq-2.42Mpa
JIS B2220-16K-a uyğun olaraq flanş ölçüsü
Əsas material:
1-Gövdə: Bürünc (BC6) / Pirinç
2-Disk:Bürünc (BC6) / Pirinç
3-Gövdə: Pirinç (C3771BD)
4-Kapaq:Bürünc (BC6) /Mirinç
5-Əl çarxı: Çuqun (FC200)
| IMPA kodu | Ölçü | L | D | C | Bolt Hole No | h | t | H | D2 |
| 751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
