Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: kabeli istiqamətləndirmək və istiqamətini dəyişdirmək və ya onun ixrac mövqeyini məhdudlaşdırmaq və kabel ilə gövdə arasında sürtünməni azaltmaq üçün zəncirli təkər, əsas Roller zəncir çarxı, qıvrım Roller fairlead, açıq tipli diyircəkli bələdçi kabel qurğusu, 360 ° Fırlanan fairlead və s.
Universal Fairlead Zəncir Təkəri
Universal Fairlead Zəncir Təkəri: kabeli istiqamətləndirmək və istiqamətini dəyişdirmək və ya ixrac mövqeyini məhdudlaşdırmaq və kabel ilə gövdə arasında sürtünməni azaltmaq üçün zəncirli təkər, əsas Roller zəncir çubuq, qıvrım Roller yarmarkası, açıq tipli diyircəkli bələdçi kabel qurğusu, 360 ° Dönmə fairlead və s.

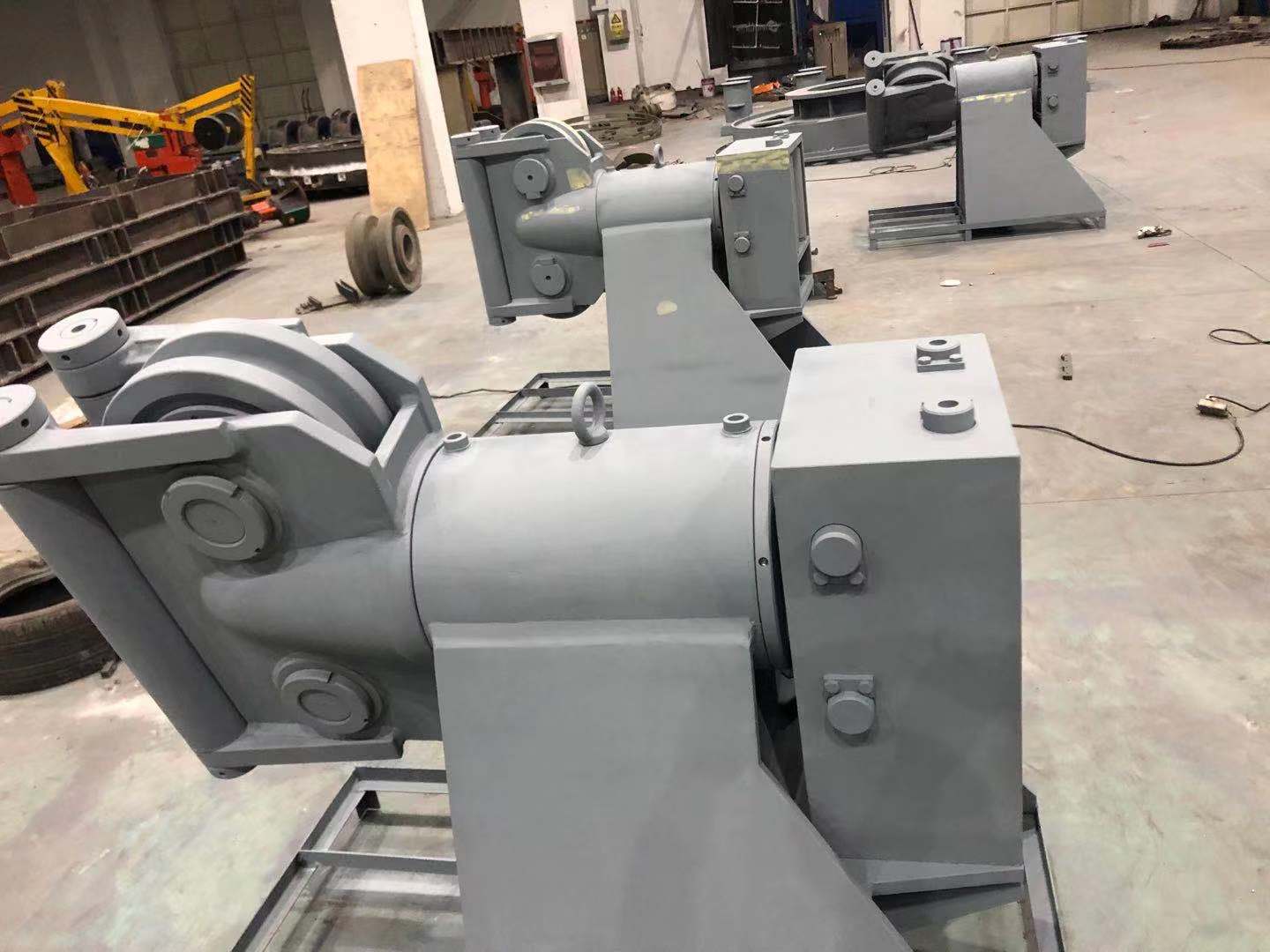

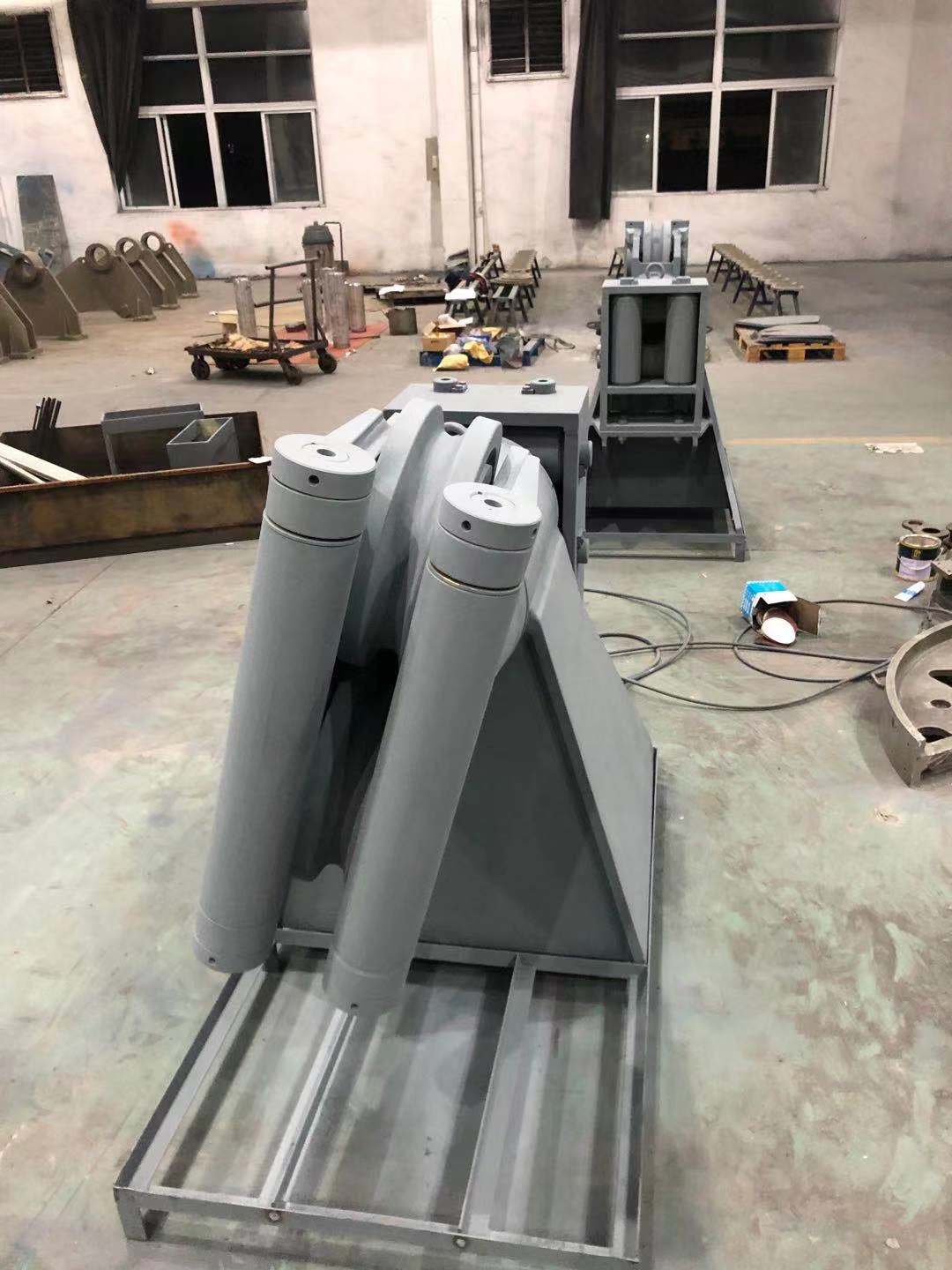

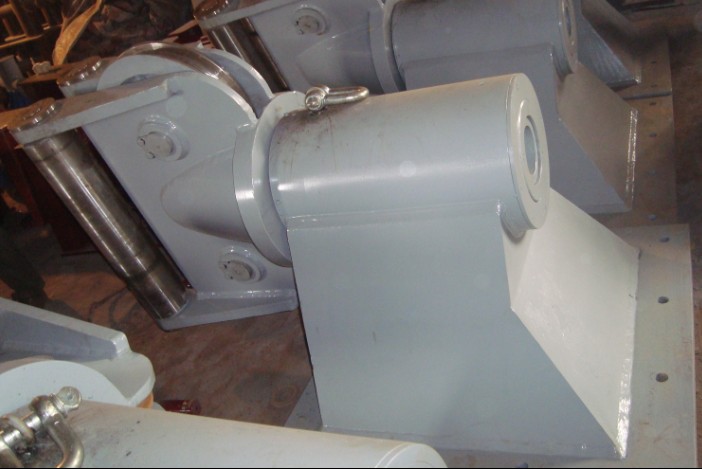

Universal Fairlead Zəncir Təkəri, o cümlədən mötərizə, əsas silindr və qeyd olunan əsas silindrin öz mərkəzi oxu ətrafında sərbəst dönə bilən kabel bələdçi vasitələri, mötərizə üsulu ilə yerləşdirilir, əsas boru gövdəsi mərkəzi oxu boyunca bir deşik ilə təmin edilir; bələdçi kabel qurğusuna iki xarici faner daxildir və kontrplak arasında yan-yana kəsilmiş iki paralel kasnak dəsti, əsas silindrin ön səthində şaquli şəkildə yerləşdirilmiş faner; master silindr və təkər istifadə edərək, belə inteqrasiya dizayn, yığcam strukturu, kiçik kosmik, asanlıqla kiçik gəmilər tətbiq oluna bilər; Eyni zamanda, silindr başının kabel bələdçisi əsas ox ətrafında sərbəst fırlana bilər, beləliklə, kabel bələdçisinin müxtəlif istiqamətlərinin ehtiyaclarını ödəmək üçün yüksək çevikliyə səbəb olur, ədalətli sürət sürətini əhəmiyyətli dərəcədə yaxşılaşdırır, çoxlu avadanlıq və əmək resurslarına qənaət edir; plywood ön ucu korpus, belə ki, kabel daha hamar , kabel sürtünmə zərər üçün polad kənar qarşısını almaq.
Şəkil №. |
Qurğuşun çubuq ehtiyat №. |
Çarx diametri (in.) |
Standart hər biri (ibs) |
Hər birinin çəkisi (ibs) |
Ölçülər (in.) |
|||
A |
B |
C |
D |
|||||
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
